MCEA-3G

Vérin électrique servo compact de la série MCEA, largeur 50 mm, courses 30 et 50 mm. Quatre pas de vis au choix (1, 2, 4 ou 6 mm) : jusqu'à 200 N de poussée ou 300 mm/s de vitesse, répétabilité ±0,01 mm, charge horizontale jusqu'à 8 kg. Version à entraînement intégré ou externe, avec ou sans frein. Position, vitesse et poussée programmables via un contrôleur SAC (Modbus RTU, E/S, EtherCAT).

Caractéristiques

Course totale	30 mm, 50 mm
Pas de vis	1, 2, 4 ou 6 mm
Poussée nominale	pas 1 mm : 200 N / pas 2 mm : 100 N / pas 4 mm : 50 N / pas 6 mm : 30 N
Poussée minimale	pas 1 mm : 78 N / pas 2 mm : 41 N / pas 4 mm : 21 N / pas 6 mm : 12 N
Vitesse maximale	pas 1 mm : 50 mm/s / pas 2 mm : 100 mm/s / pas 4 mm : 200 mm/s / pas 6 mm : 300 mm/s
Accélération maximale	pas 1 mm : 2000 mm/s² / pas 2 mm : 3000 mm/s² / pas 4 mm : 3000 mm/s² / pas 6 mm : 3000 mm/s²
Charge maximale (horizontal)	pas 1 mm : 8 kg / pas 2 mm : 6 kg / pas 4 mm : 3 kg / pas 6 mm : 2 kg
Charge maximale (vertical)	pas 1 mm : 2 kg / pas 2 mm : 1,5 kg / pas 4 mm : 0,75 kg / pas 6 mm : 0,5 kg
Répétabilité (position)	±0,01 mm
Jeu mécanique	< 0,1 mm
Poids	sans frein : course 30 mm : 0,47 kg, course 50 mm : 0,55 kg / avec frein : course 30 mm : 0,54 kg, course 50 mm : 0,62 kg
Protocole de communication	Externe : selon le contrôleur SAC choisi
Tension nominale	24 V DC ± 10%
Courant	1,5 A (nominal) / 3 A (crête)
Indice de protection	IP 40
Environnement recommandé	0 à 40 °C, < 85 % HR
Certifications	CE, FCC, RoHS, TUV
Moment admissible (Mx)	9,9 N·m
Moment admissible (My)	9,9 N·m
Moment admissible (Mz)	3,3 N·m

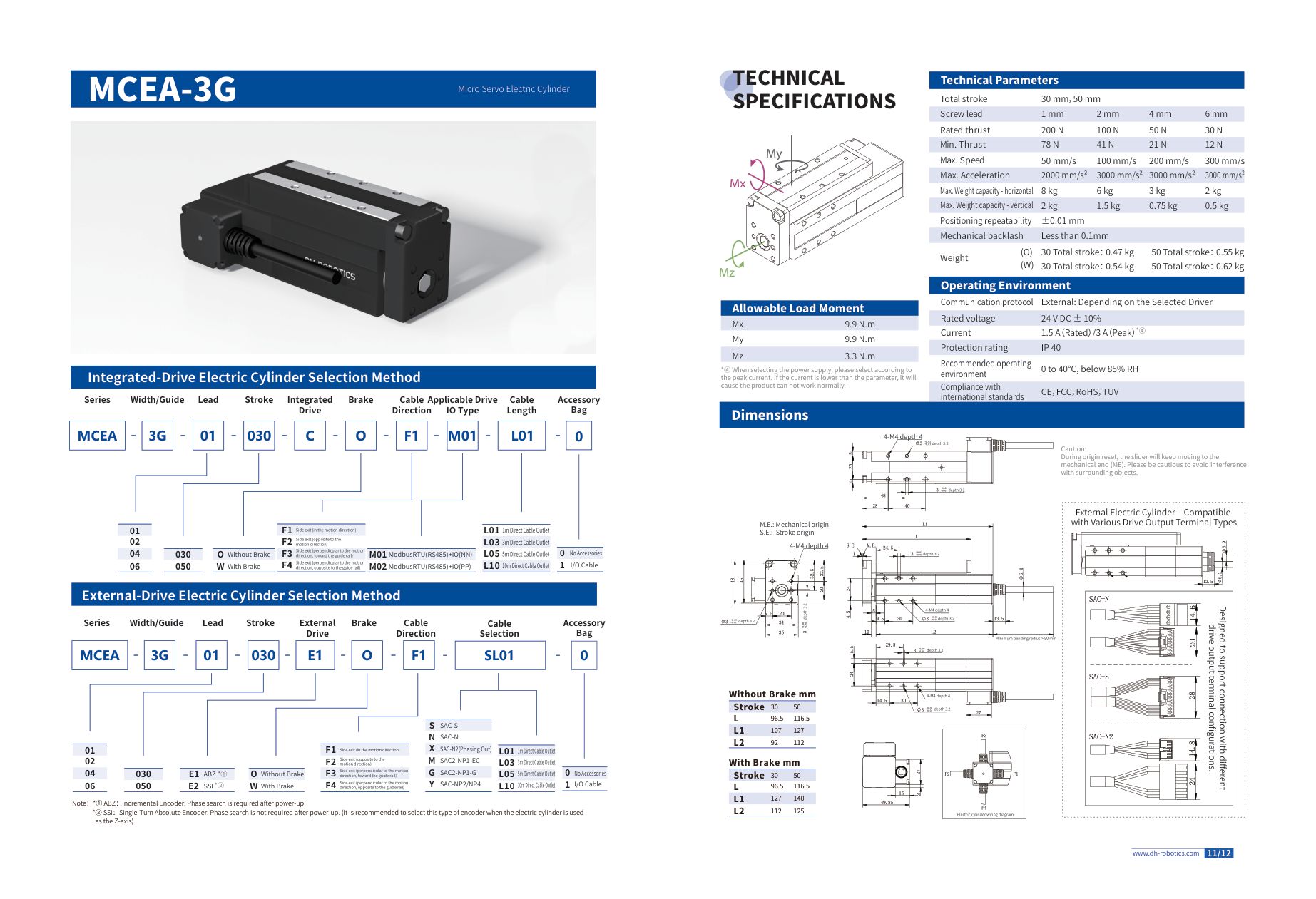

📄 Télécharger la fiche technique (PDF)
