MCEA-3WG

Version à guidage large de la série MCEA-3 : mêmes courses (30 et 50 mm), mêmes pas de vis (1, 2, 4 ou 6 mm) et mêmes performances (jusqu'à 200 N, 300 mm/s, ±0,01 mm), avec un moment admissible Mz porté à 12,2 N·m pour les charges déportées. Entraînement intégré ou externe, avec ou sans frein, pilotage par contrôleur SAC.

Caractéristiques

Course totale	30 mm, 50 mm
Pas de vis	1, 2, 4 ou 6 mm
Poussée nominale	pas 1 mm : 200 N / pas 2 mm : 100 N / pas 4 mm : 50 N / pas 6 mm : 30 N
Poussée minimale	pas 1 mm : 78 N / pas 2 mm : 41 N / pas 4 mm : 21 N / pas 6 mm : 12 N
Vitesse maximale	pas 1 mm : 50 mm/s / pas 2 mm : 100 mm/s / pas 4 mm : 200 mm/s / pas 6 mm : 300 mm/s
Accélération maximale	pas 1 mm : 2000 mm/s² / pas 2 mm : 3000 mm/s² / pas 4 mm : 3000 mm/s² / pas 6 mm : 3000 mm/s²
Charge maximale (horizontal)	pas 1 mm : 8 kg / pas 2 mm : 6 kg / pas 4 mm : 3 kg / pas 6 mm : 2 kg
Charge maximale (vertical)	pas 1 mm : 2 kg / pas 2 mm : 1,5 kg / pas 4 mm : 0,75 kg / pas 6 mm : 0,5 kg
Répétabilité (position)	±0,01 mm
Jeu mécanique	< 0,1 mm
Poids	sans frein : course 30 mm : 0,62 kg, course 50 mm : 0,7 kg / avec frein : course 30 mm : 0,69 kg, course 50 mm : 0,77 kg
Protocole de communication	Externe : selon le contrôleur SAC choisi
Tension nominale	24 V DC ± 10%
Courant	1,5 A (nominal) / 3 A (crête)
Indice de protection	IP 40
Environnement recommandé	0 à 40 °C, < 85 % HR
Certifications	CE, FCC, RoHS, TUV
Moment admissible (Mx)	9,9 N·m
Moment admissible (My)	9,9 N·m
Moment admissible (Mz)	12,2 N·m

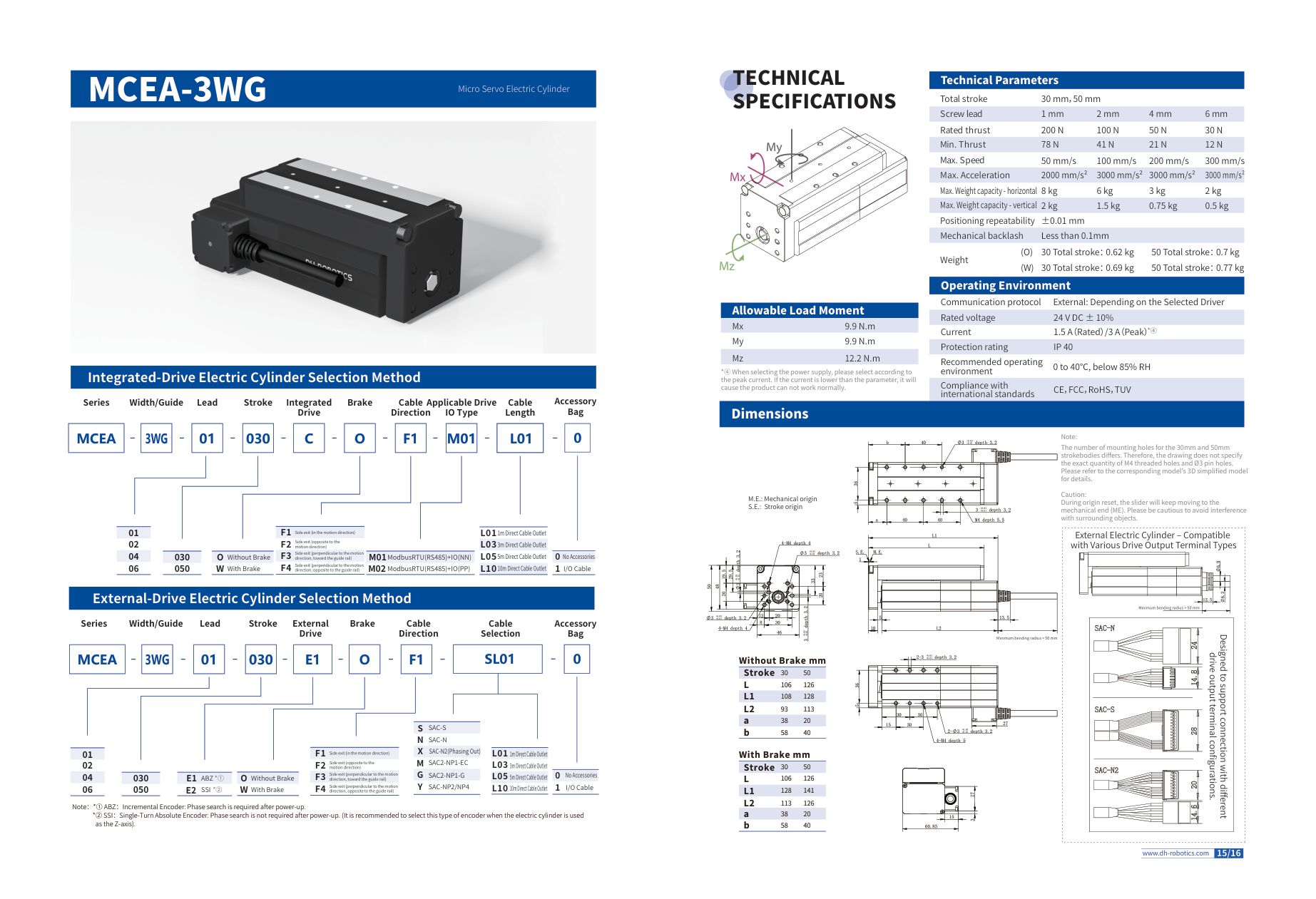

📄 Télécharger la fiche technique (PDF)
