RCEA-3M

Vérin électrique servo à tige (sans glissière) de la série RCEA, courses 30 et 50 mm, pas de vis 1, 2, 4 ou 6 mm : jusqu'à 200 N de poussée ou 300 mm/s, répétabilité ±0,01 mm. Idéal pour le poussage et le pressage en bout de tige ; à associer à un guidage externe anti-rotation. Entraînement intégré ou externe, avec ou sans frein, pilotage par contrôleur SAC.

Caractéristiques

Course totale	30 mm, 50 mm
Pas de vis	1, 2, 4 ou 6 mm
Poussée nominale	pas 1 mm : 200 N / pas 2 mm : 100 N / pas 4 mm : 50 N / pas 6 mm : 30 N
Vitesse maximale	pas 1 mm : 50 mm/s / pas 2 mm : 100 mm/s / pas 4 mm : 200 mm/s / pas 6 mm : 300 mm/s
Accélération maximale	pas 1 mm : 2000 mm/s² / pas 2 mm : 3000 mm/s² / pas 4 mm : 3000 mm/s² / pas 6 mm : 3000 mm/s²
Charge maximale (horizontal)	pas 1 mm : 8 kg / pas 2 mm : 6 kg / pas 4 mm : 3 kg / pas 6 mm : 2 kg
Charge maximale (vertical)	pas 1 mm : 2 kg / pas 2 mm : 1,5 kg / pas 4 mm : 0,75 kg / pas 6 mm : 0,5 kg
Répétabilité (position)	±0,01 mm
Jeu mécanique	< 0,1 mm
Poids	sans frein : course 30 mm : 0,47 kg, course 50 mm : 0,55 kg / avec frein : course 30 mm : 0,54 kg, course 50 mm : 0,62 kg
Protocole de communication	Externe : selon le contrôleur SAC choisi
Tension nominale	24 V DC ± 10%
Courant	1,5 A (nominal) / 3 A (crête)
Indice de protection	IP 40
Environnement recommandé	0 à 40 °C, < 85 % HR
Certifications	CE, FCC, RoHS, TUV

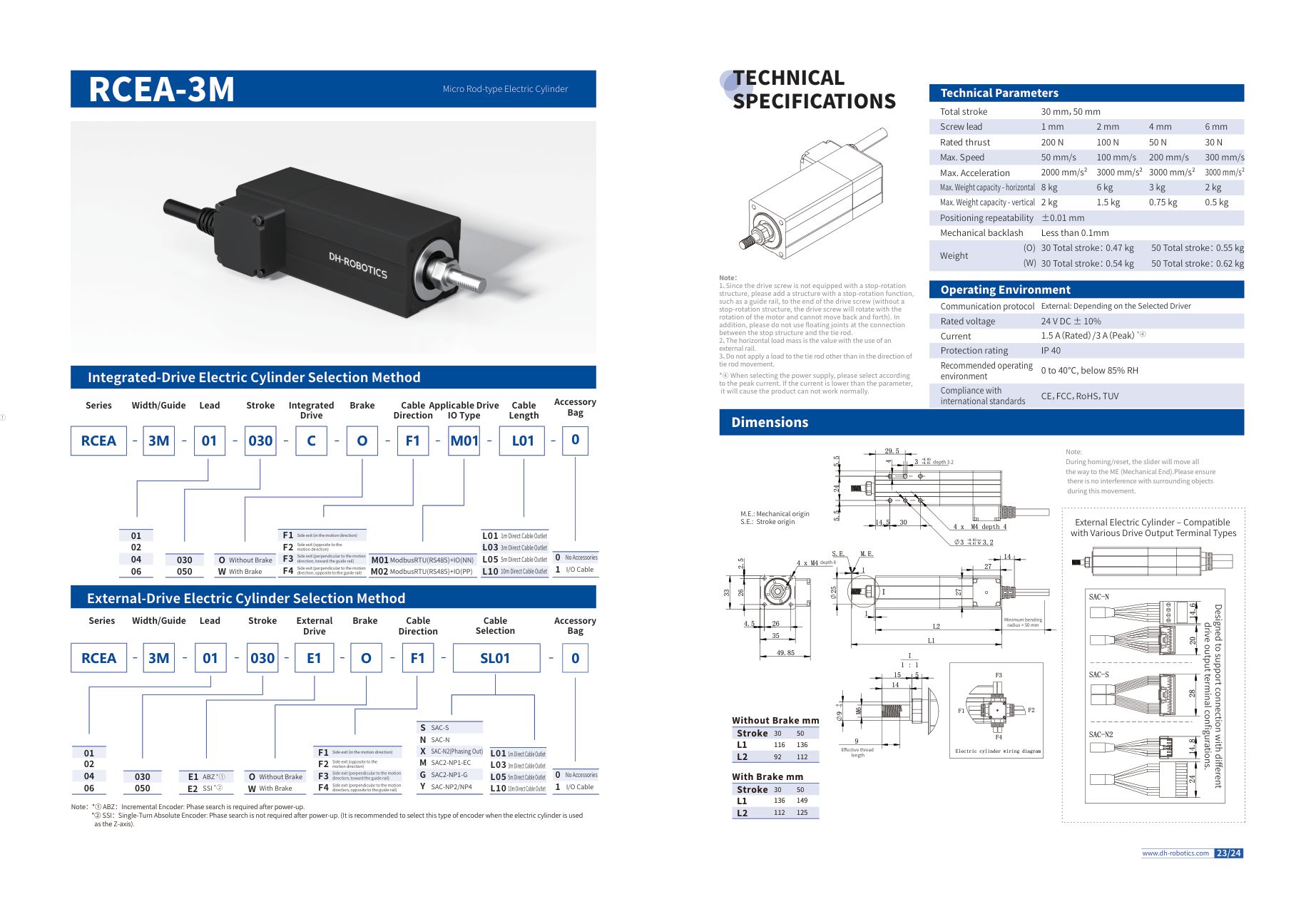

📄 Télécharger la fiche technique (PDF)
